BBR VT CONA CMI sustav naknadnog prednapinjanja unutar betonskog presjeka
CONA® CMI internal sustav naknadnog prednapinjanja unutar betonskog presjeka sa i bez direktne veze s betonom, koji ima europsko dopuštenje, međunarodno je najmodernija i najnaprednija PT tehnologija s više užadi, u rasponu od 1 do 73. Uobičajeno se koristi za mostove (kako za beton lijevan na gradilištu, tako i za predgotovljeni), skladišta za LNG/LPG, spremnike i silose, nuklearne elektrane i stadione.
![]() |
![]() |
CONA CMI natege također ispunjavaju zahtjeve AASHTO LRFD specifikacija za izgradnju mostova, uključujući primjenu u posebno agresivnom okolišu. CONA CMI može se izvesti na način da ga je moguće ponovno napeti, zamijeniti te upotrijebiti za kriogeniku, kao i za nuklearne primjene.
Konfiguracija usidrenja

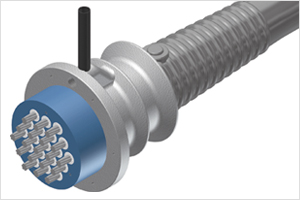

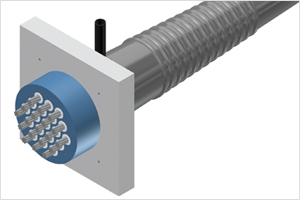

Glavne sastavnice područja usidrenja CONA CMI sustava su klinovi, sidrena glava, element prijenosa sila i stožasti tuljak. Za prijenos sila na beton, CONA CMI BT (prijenosna ploča) može se koristiti za veličine natege od 2 do 61 užeta, a CONA CMI SP (kvadratna ploča) može se koristiti za 1 do 73 užeta. Sustav CONA CMI BT (prijenosna ploča) koristi napredni vlastiti prijenos sila u tri ravnine, koji omogućava vrlo male osne i rubne udaljenosti usidrenja, kao i primjenu pune sile naknadnog prednapinjanja pri vrlo niskoj snazi betona. CONA CMI SP (kvadratna ploča) je tradicionalniji sustav s prijenosom sile na beton u jednoj ravnini.

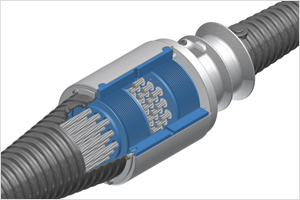

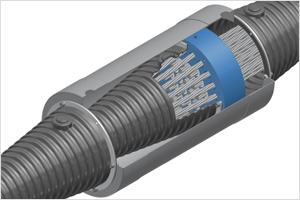

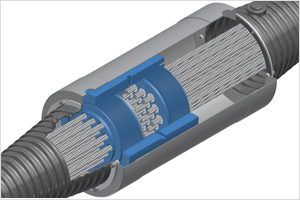

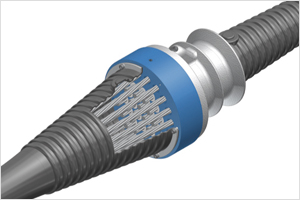

Nepomične spojnice, spojnice koje se mogu napeti i pomične spojnice
CONA CMI natege mogu biti spojene pomoću vlastite preklopne spojnice tipa K za natege u rasponu od 2 do 31 užeta (na zahtjev su dostupne veličine veće od navedenog) ili pomoću spojnog rukavca tipa H za 1 do 73 užeta. Oba tipa spojnice mogu se koristiti kao natezna/aktivna spojnica usidrenja (tip S) ili nepomična/pasivna spojnica usidrenja (tip F) na koju jedinica opterećenja prenosi silu, ili kao pokretna spojnica (tip B) koja se pomiče cijelom dužinom natege.
![]() |
![]() |
![]() |
![]() |
Zaštita od korozije

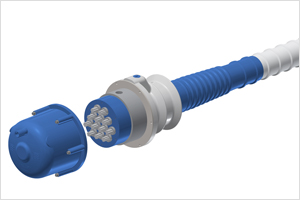

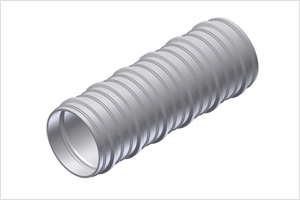

Snop užadi zatvoren je unutar valovite okrugle čelične ili BBR VT plastične cijevi. Za posebne se primjene, kao što su petlja-natege, mogu koristiti glatke okrugle čelične ili BBR VT plastične cijevi. Upotreba ravnog čelika ili BBR VT plastične cijevi također je moguća za manje veličine natega. Ispuna natega kod primjena s direktnom vezom s betonom provodi se pomoću BBR injekcijske smjese visokih performansi. Za primjene bez direktne veze s betonom, u cijev se može injektirati mast/vosak ili cirkulirajući suhi zrak. CONA CMI oprema za naknadno prednapinjanje može se ugraditi i kao potpuno električno izolirane natege, kako bi se pružila najviša moguća razina zaštite od korozije i mogućnost kontrole.
![]() |
![]() |
CONA CMI approvals
European Technical and additional approvals in different languages
See our Downloads page
CONA CMI CAD drawings
CONA CMX
The Ultimate Design Guide Volume 2: System Specifications
See our Downloads page
