BBR VT CONA CME sustav naknadnog prednapinjanja izvan betonskog presjeka
CONA® CME sustav naknadnog prednapinjanja s europskim dopuštenjem predstavlja najmoderniju tehnologiju s više užadi za sve vrste primjene naknadnog prednapinjanja izvan betonskog presjeka. Standardna veličina natege kreće se u rasponu od 1 do 73 užeta. CONA CME može se primjenjivati za prednapinjanje mostova, predgotovljenih segmentnih struktura te popravak i radove ojačavanja na svim vrstama konstrukcija.
![]() |
![]() |
CONA CME natege smještene su izvan poprečnog presjeka konstrukcije i mogu se projektirati tako da ih je moguće ponovo prednapinjati i zamijeniti betonskim i spregnutim konstrukcijama (čelik, zidane i drvne konstrukcije).
Konfiguracija usidrenja

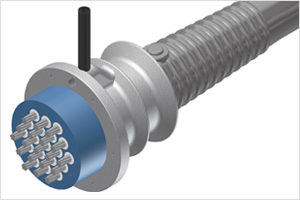

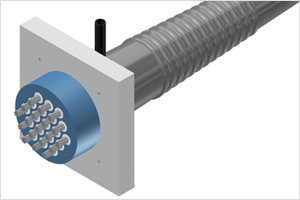

Glavne sastavnice područja usidrenja CONA CME sustava su klinovi, sidrena glava, element prijenosa sila i tuljak. Za prijenos sila na beton, CONA CME BT (prijenosna ploča) može se koristiti za veličine natege od 2 do 61 užeta, a CONA CME SP (kvadratna ploča) može se koristiti za 1 do 73 užeta. Sustav CONA CME BT (prijenosna ploča) koristi napredni vlastiti prijenos sila u tri ravnine, koji omogućava vrlo male osne i rubne udaljenosti usidrenja, kao i primjenu pune sile naknadnog prednapinjanja pri vrlo niskoj snazi betona. CONA CME SP (kvadratna ploča) je tradicionalniji sustav s prijenosom sile na beton u jednoj ravnini.
Nepomične spojnice i spojnice koje se mogu napeti

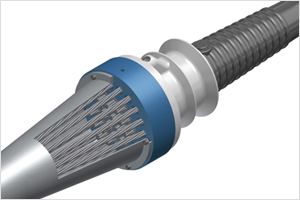

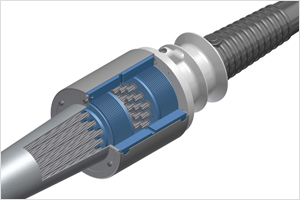

Iako se rjeđe koriste za natege izvan betonskog presjeka, CONA CME natege mogu biti spojene pomoću vlastite preklopne spojnice tipa K za natege u rasponu od 2 do 31 užeta (na zahtjev su dostupne veličine veće od navedenog) ili spojnog rukavca tipa H za 1 do 73 užeta.
![]() |
![]() |
Devijator/sedlo
Devijator/sedlo je element specifičan za naknadno prednapinjanje izvan betonskog presjeka. Devijator prebacuje na konstrukciju transverzalne sile koje stvara natega i pruža glatku površinu za natege. Devijator može biti od betona, čelika, HDPE-a ili sličnog materijala.
Zaštita od korozije
Snop užadi zatvoren je unutar glatke okrugle plastične ili čelične cijevi. Ispuna natega provodi se pomoću BBR-ove injekcijske smjese visokih performansi ili masti/voska. Druga mogućnost je primjena pojedinačnog užeta s ispunom od masti/voska i s plastičnom HDPE oblogom. CONA CME oprema za naknadno prednapinjanje može se ugraditi i kao potpuno električno izolirane natege, kako bi se pružila najviša moguća razina zaštite od korozije i mogućnost kontrole.
