BBR VT CONA CMB sustav naknadnog prednapinjanja trakama
CONA® CMB sustav naknadnog prednapinjanja s europskim dopuštenjem je tehnologija višestruke užadi za posebne primjene izvan betonskog presjeka, ali i za primjene unutar betonskog presjeka bez direktne veze s betonom. Standardna konfiguracija natege je u rasponu od 1 do 16 užadi. Jedinstveni dizajn sustava nudi visoku razinu zaštite od korozije te je u širokoj upotrebi za prednapinjanje tornjeva vjetroagregata ali i za ojačavanje željezničkih i cestovnih mostova.
 |
 |
Tehnologija dvostruko ekstrudiranih CONA CMB traka omogućava ponovno napinjanje i zamjenu, te je uglavnom predgotovljena, čime je omogućena brza ugradnja natega.
Konfiguracija usidrenja

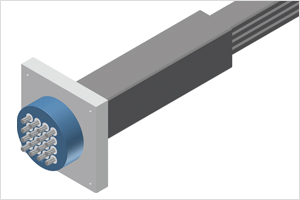

Glavne sastavnice područja usidrenja CONA CMB sustava su klinovi, sidrena glava, element prijenosa sila i tuljak. Za prijenos sila na beton koristi se CONA CMB SP (kvadratna ploča), koja omogućava brzu i jednostavnu ugradnju.
Devijator/sedlo
CONA CMB sustav s trakama nudi jedinstven snop ravnih traka koji dopušta pojednostavljen dizajn devijatora/sedla i ugradnju natega, u usporedbi s tradicionalnijom okruglom cijevi za naknadno prednapinjanje izvan betonskog presjeka.
Zaštita od korozije

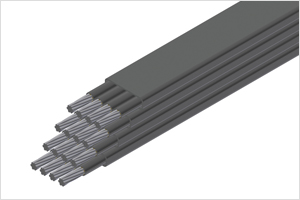

Na pojedinačnu užad se nanosi mast/vosak te se u tvornici pojedinačno oblažu neprekidno ekstrudiranom HDPE oblogom. Zatim se paralelno grupiraju i smještaju unutar dodatnih glatkih ekstrudiranih četvrtastih obloga od plastike, tvoreći ravne trake od užadi.
